產品概述
TBB型并聯補償成套裝置適用于電力系統及工礦企業，交流頻率50HZ、電壓10KV三相系統，用來提高功率因素和調整網絡電壓，從而提高供電設備有功輸出和減少線路損耗。本裝置為戶內式。
結構簡介
并聯補償裝置的柜體基本與GG1A或GFC型開關柜相同。由開關柜、電抗器、進線柜、電容器等部分組成。
電容器組一般采用22-50KVar單臺電容器分組接線、分三層兩排安裝于柜內或鋼架上。也可采用56-220KVar單臺電容器分組接線、兩排兩層安裝。電容器組、串聯電抗器及放電裝置可安裝在戶內或戶外，開關柜和繼電保護安裝于戶內。

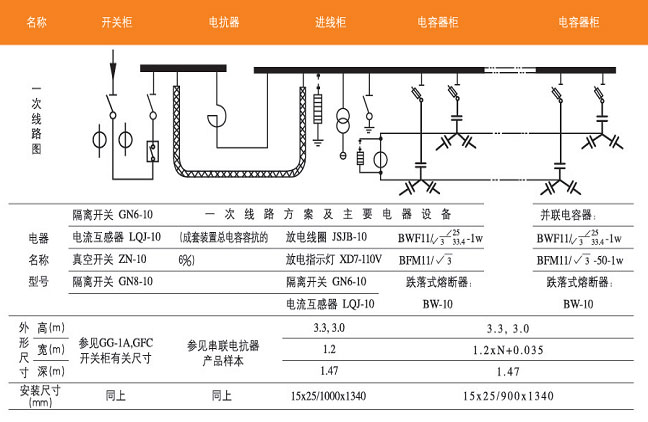

◆ 一次系統圖
