產品概述
XGN2-12箱型固定式交流金屬封閉開關設備（簡稱開關柜）用于3.6、7.2、12kV三相交流50Hz系統的戶內成套配電設備，在電力系統中作為工礦企業、發電廠和變電所接受和分配電能，同時對電路具有控制、保護和監測等功能，其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。
本產品采用全組裝式結構，各隔室由接地良好的隔板相隔，高壓室均有獨立的泄壓通道，防護等級為IP2X。
開關柜配裝ZN28-12系列戶內高壓真空斷路器，斷路器配用CT-17彈簧操動機構（也可配用VS1-12真空斷路器及一體化彈簧操動機構），隔離開關采用GN30-12旋轉式雙斷口隔離開關的系列產品。
本開關具有一套完善的性能可靠、功能齊全、結構簡單、操作方便的防誤閉鎖裝置。簡便而有效的達到兩部提出的“五防”閉鎖功能。隔離開關和接地開關的操作機構為旋轉式全機械閉鎖機構，聯鎖齊全可靠，斷路器與隔離開關以及柜門之間設有聯鎖裝置，可防止誤操作。
開關配有常規保護或微機綜合保護系統。
使用環境條件
◆ 環境溫度：上限+40℃，下限－25℃；
◆ 海拔高度不超過1000m；
◆ 相對濕度：日平均值不大于95％；
◆ 飽和蒸汽壓：日平均值不大于2.2×10-3MPa；月平均值不大于1.8×10-3MPa；
◆ 地震強度不超過8度：
◆ 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
◆ 在使用環境不能完全滿足上述條件時，產品也可采取抗?jié)駸?、防腐等技術手段來適應特殊環境的要求。
開關柜主要技術參數
|
序號 |
項目 |
單位 |
技術參數 |
|
1 |
額定電壓 |
kV |
3、 6、 10 |
|
2 |
最高工作電壓 |
kV |
3.6、7.2、12 |
|
3 |
額定電流 |
A |
630～3150 |
|
4 |
額定開斷電流 |
kA |
20、25、31.5、40 |
|
5 |
額定短路關合電流 |
kA |
50、63、80、100 |
|
6 |
額定短路動穩定電流 |
kA |
50、63、80、100 |
|
7 |
額定熱穩定電流 |
kA |
20、25、31.5、40 |
|
8 |
額定熱穩定時間 |
s |
4 |
|
9 |
防護等級 |
|
IP2X |
|
10 |
母線系統 |
|
單母線、單母線帶旁路 |
|
11 |
操作方式 |
|
電磁式、彈簧儲能式 |
|
12 |
外形尺寸(寬×深×高) |
mm |
1100×1200×2250（1000A及以下） |
|
13 |
重量 |
kg |
＜1000 |

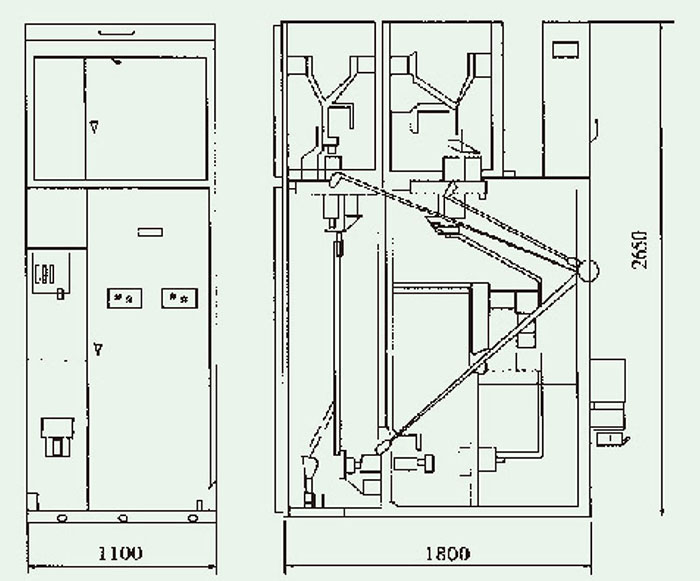

外形及安裝尺寸示意圖
