E型銷

本實用新型為了解決帶式輸送機機身在安裝時利用常規(guī)標準件安裝效率低下以及容易因銹蝕導致拆解困難的問題，提供了一種用于帶式輸送機機身快速連接的E型銷。

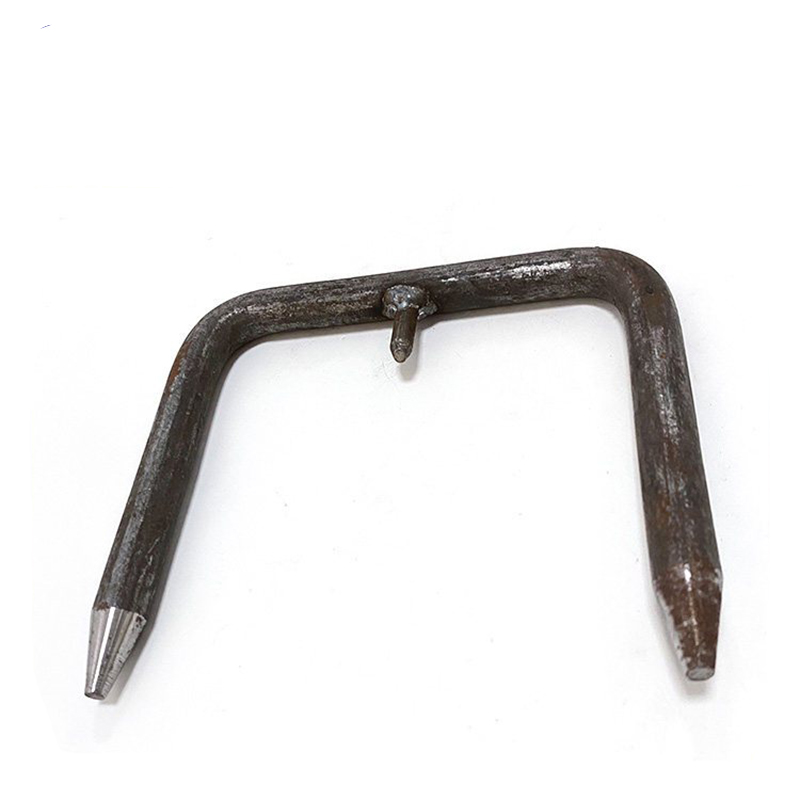

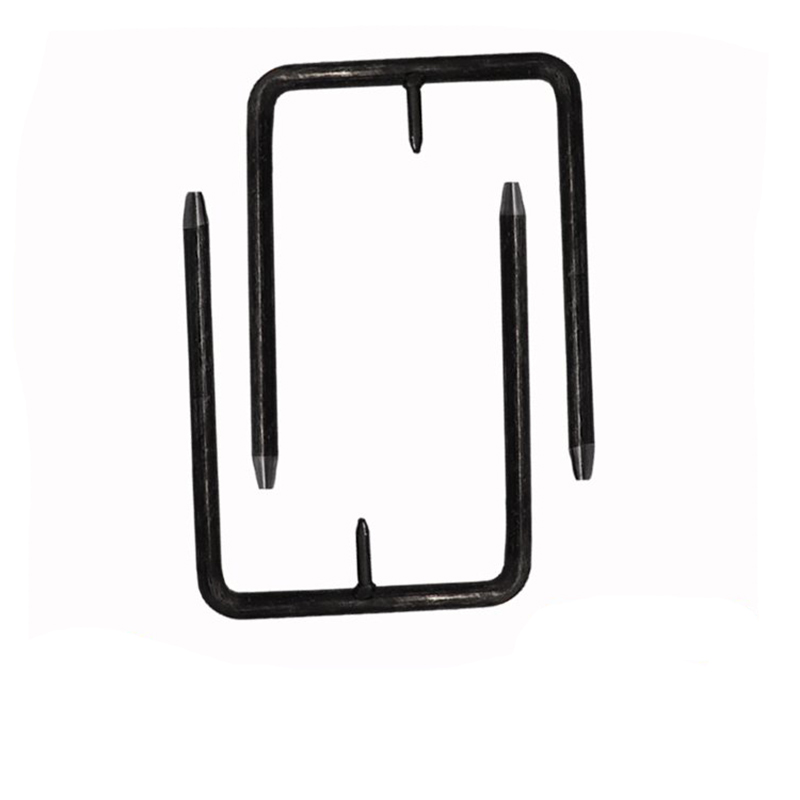

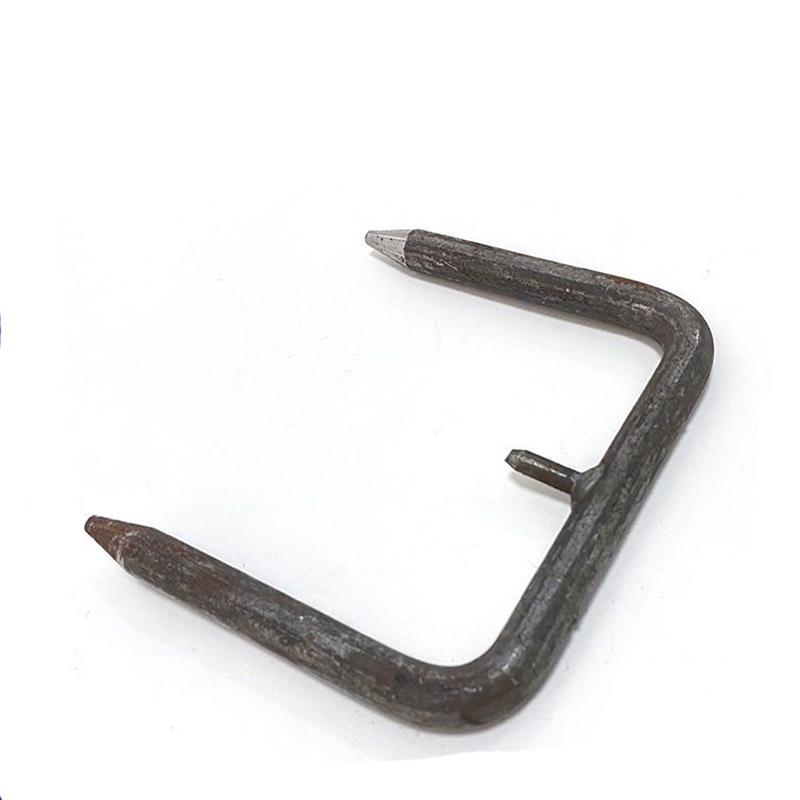

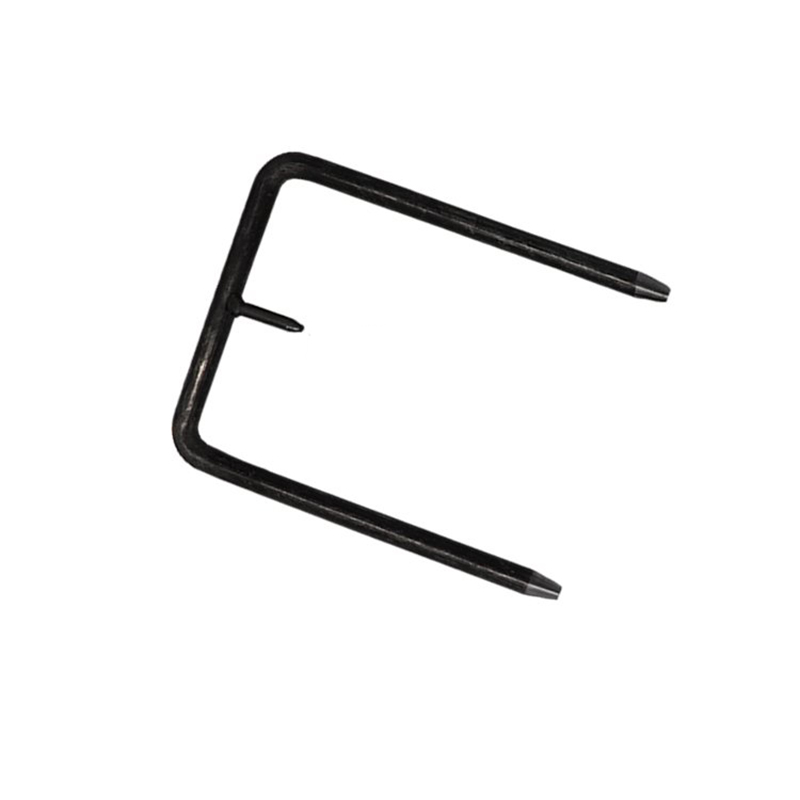

本實用新型是通過如下技術方案實現的：一種用于帶式輸送機機身快速連接的E型銷，包括帶式輸送機的支腿、上托輥架和中間架，還包括E型銷，支腿與中間架以及中間架與上托輥架間均通過E型銷插接固定，E型銷由U型主體和定位銷組成，定位銷設置在U型主體的閉口端中部，在支腿與中間架以及中間架與上托輥架的連接部位設置有用于E型銷的連接的孔洞。

進一步的，U型主體和定位銷的端頭均為圓臺狀。圓臺狀的U型主體和定位銷的端頭帶有一定的錐度，便于E型銷與孔洞的連接定位。

進一步的，定位銷的直徑大于U型主體直徑的1/3且小于U型主體直徑的2/3，定位銷的長度大于U型主體直徑的3倍且小于U型主體開口端長度的1/2。

本實用新型相比現有技術具有的有益效果是：

本實用新型通過具有特殊結構的E型銷取代了常規(guī)條件下使用螺栓作為帶式輸送機機身作為連接部件，僅需將E型銷設置在支腿與中間架以及中間架與上托輥架的連接部位后，并調整E型銷與孔洞的相對位置，再利用錘頭將其打入連接孔洞即可實現連接固定。本實用新型方便快捷，能夠大大提高帶式輸送機機身的拆裝效率。
